?概述：纖維轉盤過濾器區別于傳統的砂濾工藝，設備核心是利用纖維濾布替代石英砂過濾。較傳統工藝改進的地方在于：不但 簡化了傳統工藝，設備結構簡單緊湊，附屬設備少；而且還大大減少占地面積，降低總設備投資成本以及后期運行維護成 本，并且完全實現全自動化，無人管理。

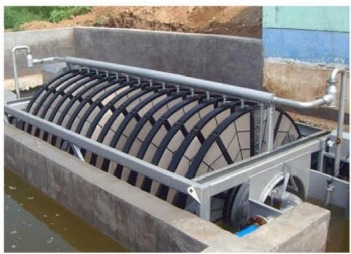

轉盤過濾器結構及運行原理：

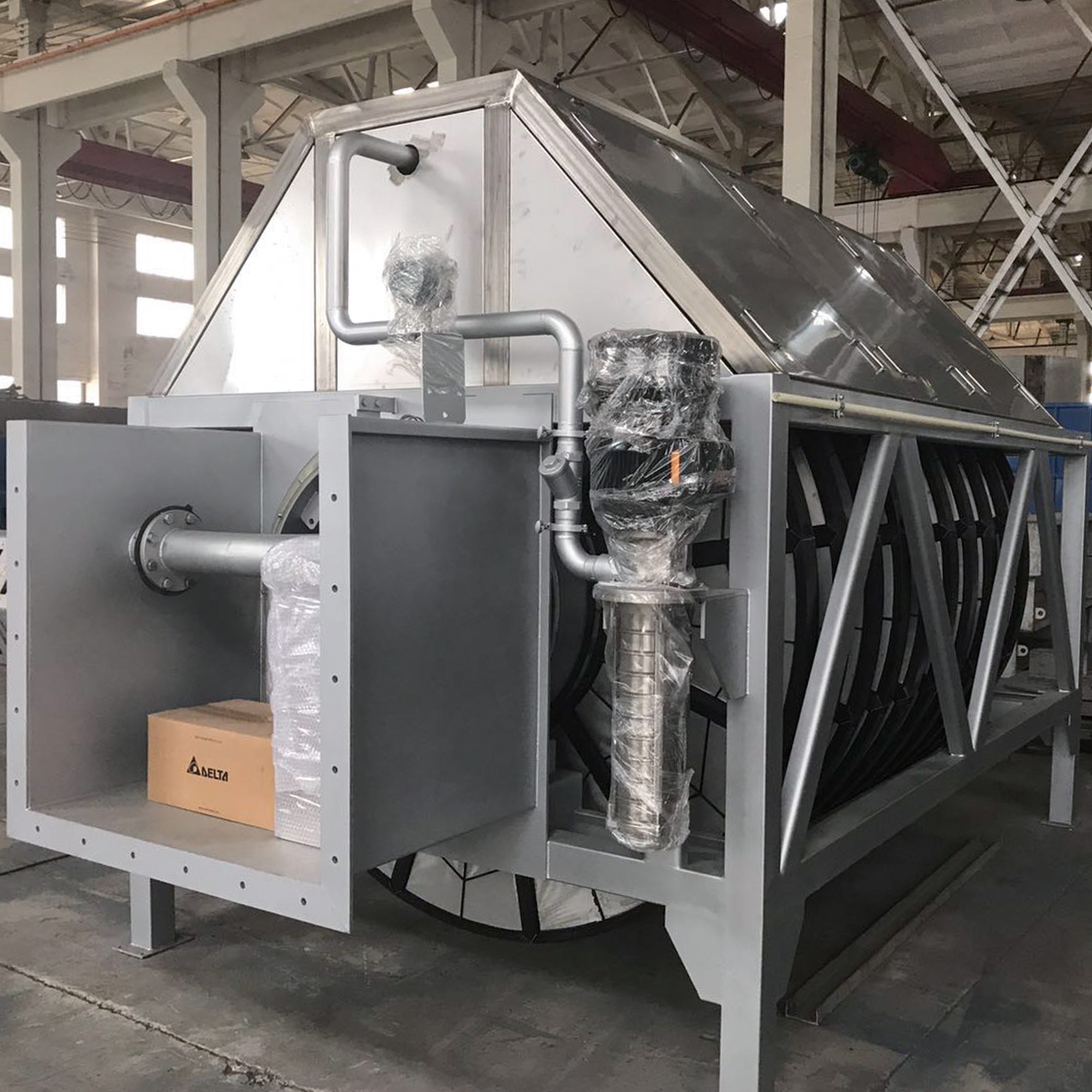

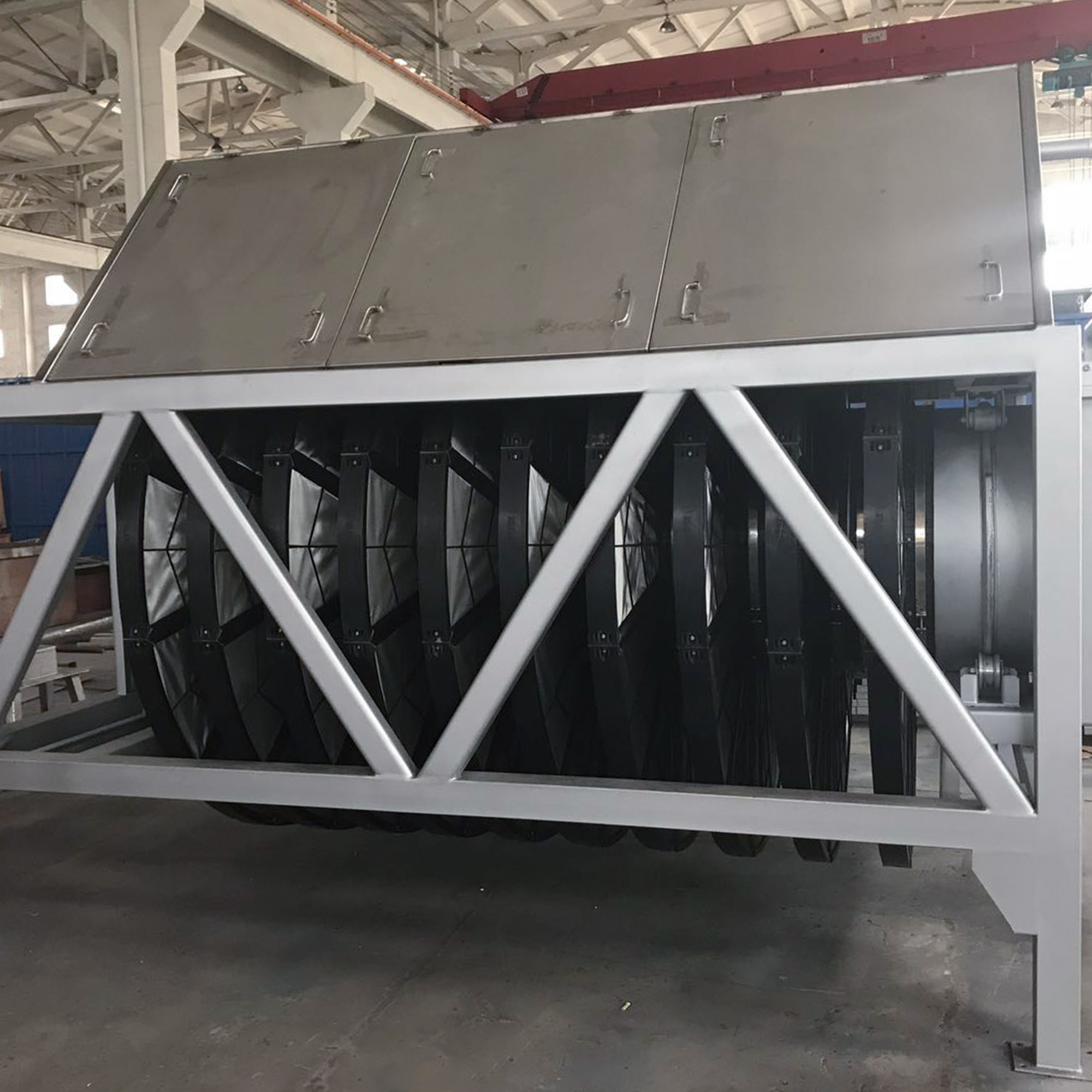

濾布濾池：該系統包括混泥土池體、進水堰箱、出水可調堰板、支撐軸座、中空設備主體(等邊六角形或者圓形)、纖維濾盤、支撐滑輪、出水口密封組件、排污系統、驅動裝置、自動化控制系統。設備主體端部與支撐軸座法蘭連接，出水管置于支撐滑輪上，并安裝出水密封組件；纖維濾盤垂直安裝在設備主體上；濾盤內部設有骨架，用于支撐包裹在外面的濾布，骨架中空，并與設備主體連接固定后形成一個外部密封，內部中空的整體；排污系統包括池底排污和濾盤反洗，每個濾盤的兩側設有反抽吸裝置。運行時，污水經過進水堰箱，均勻進入濾池，由外向內通過濾盤，由濾盤上的濾布截留污物后的凈水進入中空設備主體，然后排出池外。
當濾布表面懸浮物過多，濾布通量減少，濾池水位上升，通過自動化控制系統控制，自動進行盤片反洗并池底排污，整過 過程與過濾運行同時進行。 一套裝置過濾轉盤數量一般為2~20個，處理水量最大為5萬噸/套。

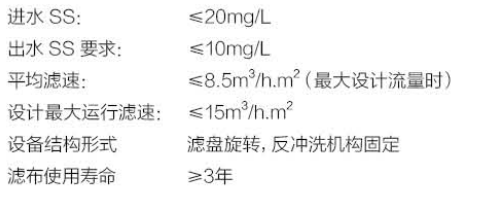

常規的設計參數：
